一、引言

随着绿色能源的快速发展，光伏建筑一体化（BIPV）已成为现代建筑的重要趋势。本教学课件旨在系统介绍光伏建筑系统中光伏设备的类型、选型、安装及维护，为相关从业人员提供实用指导。

二、光伏建筑系统概述

光伏建筑系统是将光伏组件与建筑结构相结合，既作为建筑材料，又承担发电功能。系统通常包括光伏组件、逆变器、支架、电缆、汇流箱、监控系统等。

三、光伏设备详解

3.1 光伏组件

光伏组件是系统的核心，负责将太阳能转化为直流电。常见类型有：

• 晶硅组件：单晶硅、多晶硅，效率高，应用广泛。
• 薄膜组件：非晶硅、碲化镉等，柔韧性好，适合曲面建筑。

选型要点：考虑效率、尺寸、重量、透光率、颜色及建筑美学。

3.2 逆变器

逆变器将直流电转换为交流电。类型包括：

• 组串式逆变器：适合分布式系统，维护方便。
• 微型逆变器：每块组件独立，适合复杂遮挡。
• 集中式逆变器：适合大型电站。

选型要点：匹配组件容量、电压范围、效率及并网要求。

3.3 支架系统

支架用于固定光伏组件，需适应建筑结构。类型有：

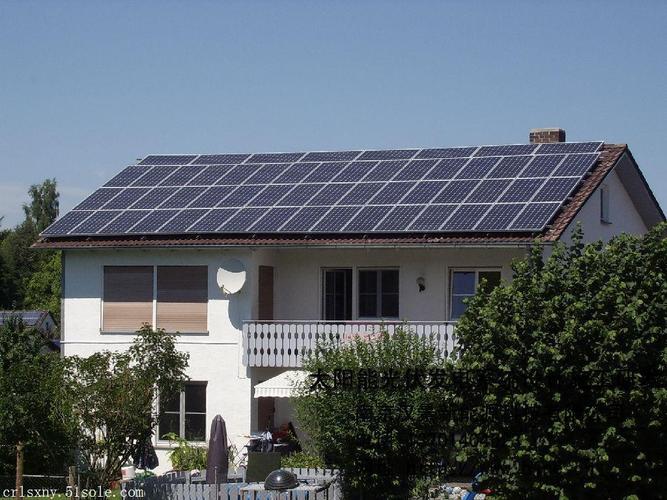

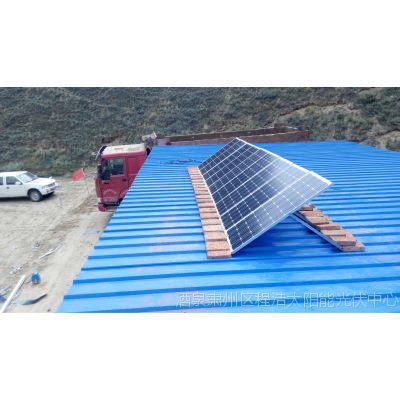

• 屋顶支架：平屋顶、坡屋顶。
• 立面支架：幕墙、遮阳板。

选型要点：材质（铝、钢）、抗风压、防腐、安装便捷性。

3.4 电缆与汇流箱

• 电缆：光伏专用电缆，耐候、耐紫外。

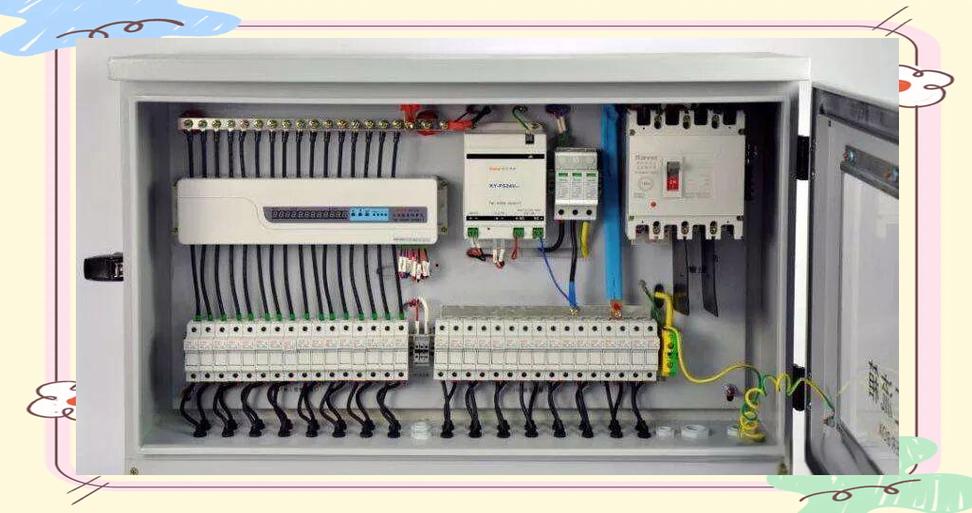

• 汇流箱：汇集多路直流电，减少电缆用量。

3.5 监控系统

实时监测发电量、设备状态，提升运维效率。

四、安装步骤

1. 现场勘查：评估建筑结构、朝向、阴影。
2. 设计布局：确定组件排列、设备位置。
3. 安装支架：确保牢固、防水。
4. 安装组件：按设计固定，注意电气连接。
5. 安装逆变器等设备：靠近组件，通风良好。
6. 布线连接：规范接线，接地保护。
7. 调试并网：检查系统，并网运行。

五、安全与维护

• 安全：断电操作、防坠落、防火。
• 维护：定期清洁、检查连接、监控数据。

六、

光伏建筑系统是绿色建筑的重要方向。正确选型和安装光伏设备，可最大化发电效益，推动可持续发展。
